Narzynka, gwint rurowy walcowy Fanar 57712

• Marka : Fanar

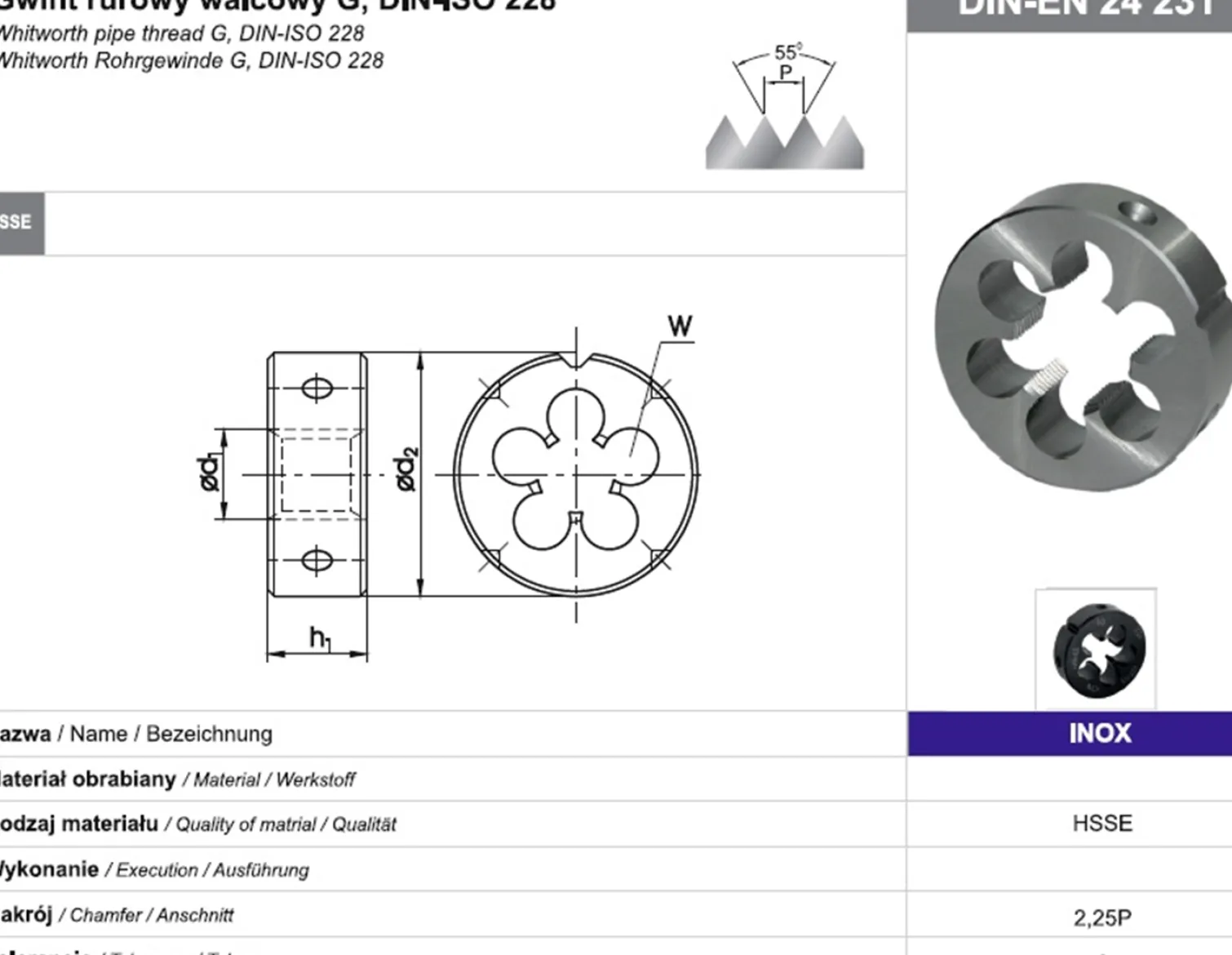

Narzynka HSSE INOX zgodna z DIN-EN 24 231 nacina gwint rurowy walcowy G. Materiał, z jakiego została zrobiona narzynka – stal szybkotnąca ze zwiększoną domieszką kobaltu – charakteryzuje się wysoką odpornością na zużycie. Narzynka jest przeznaczona do stali wysokostopowych, nierdzewnych i kwasoodpornych o wytrzymałości Rm<=1000MPa. Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzitnących. Narzynka powinna być ustawiona prostopadle względem śruby. Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce. Dane techniczne:

• Rozmiar: G-1/4″
• Średnica nominalna gwintu: 13,16mm
• Skok gwintu (1″/P): 19
• Podziałka gwintu (skok): 1,337mm
• Średnica zewnętrzna (d₂) x grubość narzynki (h₁): 38 x 10mm
• Otwory wiórowe (W): 4
• Materiał: HSSE
• Nakrój: 2,25P
• Tolerancja: A
• Średnica pręta do wykonania gwintu: 13,03mm
